OM340 5#粉 錫膏

包裝規(guī)格：

產(chǎn) 品 說 明

ALPHA? OM-340

免清洗、無鉛、超精細(xì)印刷特性、完全不含鹵素 、低頭枕缺陷、特高針測(cè)性

概述

ALPHA OM-340 是一種應(yīng)用廣泛的、無鉛、免清洗焊膏。它于在線測(cè)試上實(shí)現(xiàn)業(yè)界中最優(yōu)異的防頭枕缺陷性能和首次合格良率。ALPHA OM-340 展示出優(yōu)秀的印刷性能，特別在超細(xì)間距可重復(fù)性和產(chǎn)量要求較高的應(yīng)用場(chǎng)合。

優(yōu)秀的回流工藝窗口保證了其在CuOSP 材料上具有各種沉積大小上杰出的聚結(jié)性和阻止隨機(jī)焊球和錫珠產(chǎn)生的優(yōu)良性能。ALPHA OM-340 能提供優(yōu)秀的焊點(diǎn)外觀和業(yè)界最佳的在線針測(cè)良率。此外，ALPHA OM-340 的IPC III類空洞能力和ROL0 IPC 分類可以保證該產(chǎn)品具有最佳的長(zhǎng)期可靠性。

特性與優(yōu)點(diǎn)

? 無鉛工藝回流產(chǎn)出的最大化，在小至200μm (8 mil) 的圓形直徑開孔以及100μm (4 mil) 網(wǎng)板厚度上實(shí)現(xiàn)全面的合金聚結(jié)

? 極優(yōu)異的印刷一致性，在所有線路板板設(shè)計(jì)中都具有很高的過程能力指數(shù)

? 印刷速度可達(dá)150mm/sec（6”/s），保證了快速的印刷周期時(shí)間和較高的產(chǎn)出

? 廣闊的回流曲線窗口保證了不同板片/部件表面處理上具有良好的可焊性

? 回流焊接后極好的焊膏和助焊劑外觀

? 優(yōu)異的防頭枕缺陷性能

? 業(yè)界最佳的在線針測(cè)良率

? 減少隨機(jī)焊球水平，減少返修和提高第一次直通率

? 符合IPC 7095 空洞性能的最高等級(jí) - 第三類

? 極好的可靠性性能，無鹵化物

? 氮?dú)饣蚩諝饣亓骶m用

? 完全不含鹵素 (沒有鹵素被故意地添加到配方上)

產(chǎn)品信息

合金： SAC305, SAC405, Sn96Ag4, SACX? Plus 0307, SACX? Plus 0807, InnoLot, Maxrel? Plus

粉末尺寸： 3 號(hào)粉、4 號(hào)粉、4.5 號(hào)粉(專有)、5 號(hào)粉、6 號(hào)粉(≤20μm)

包裝尺寸： 500 克的罐裝，6”和12”支裝以及10cc 和30cc 針筒裝

助焊膠： OM-340 的助焊膠有10cc 和30cc 針筒裝用于返修

無鉛： 符合RoHS 2011/65/EU 指令

應(yīng)用

為標(biāo)準(zhǔn)和精細(xì)間距的網(wǎng)板印刷而設(shè)，印刷速度于25mm/sec（1”/sec）和150mm/sec（6”/sec）之間 ，網(wǎng)板厚度于100μm (4 mil) 至150μm (6 mil)之間，特別是和ALPHA 網(wǎng)板一起使用時(shí)。根據(jù)印刷速度的不同，刮刀壓力應(yīng)介于0.18-0.27kg/cm（1.0 -1.5lbs/inch）之間。印刷速度越高，刮刀壓力要求越高?；亓鞴に嚧翱谀鼙ＷC較高的直通率、良好的外觀和減少返修。

鹵素狀態(tài)

鹵素標(biāo)準(zhǔn)
標(biāo)準(zhǔn)	要求	測(cè)試方法	狀態(tài)
JEITA ET-7304 無鹵素焊接材料的定義	焊接材料（固態(tài)）中溴、氯、氟含量低于1000ppm	TM EN 14582	合格
IEC 612249-2-21	在焊接后殘留中，阻燃劑中的溴或氯濃度低于900 ppm 或總計(jì)濃度低于1500 ppm		合格
JEDEC “低鹵素”電子產(chǎn)品定義指導(dǎo)	在焊接后殘留中，阻燃劑中的溴或氯濃度低于1000 ppm		合格
完全不含鹵素： - 產(chǎn)品中無特意添加鹵化成分

安全

雖然ALPHA OM-340 沒有毒性，但其典型的回流過程會(huì)產(chǎn)生少量的反應(yīng)和蒸氣分解。這些蒸氣應(yīng)能從工作空間中完全排出。請(qǐng)查詢安全數(shù)據(jù)表了解更多的安全性信息，可瀏覽我們的網(wǎng)頁查閱最新的安全數(shù)據(jù)表AlphaAssembly.cn

技術(shù)數(shù)據(jù)

類別	結(jié)果	規(guī)程/備注
化學(xué)特性
活性水平	ROL0	IPC J-STD-004B
鹵化物含量	不含鹵化物（通過滴定測(cè)試）。 通過鹵化銀測(cè)試。	IPC J-STD-004B
鹵素含量	合格 完全不含鹵素(產(chǎn)品中無特意添加鹵化成分)	EN14582
銅鏡測(cè)試	合格	IPC J-STD-004B
銅腐蝕測(cè)試	合格	IPC J-STD-004B

電性能
SIR （IPC 7 天，85?C/85%相對(duì)濕度）	合格（≥1 x 109 ohm），8.6 x 109ohms	IPC J-STD-004B
SIR（Bellcore 96 小時(shí)，35?C/85%相對(duì)濕度）	合格（≥ 1 x 1011 ohm），2.1 x 1011 ohms	GR78-CORE
電遷移（Bellcore 96 小時(shí)，65?C/85%相對(duì)濕度，10V500 小時(shí)）	合格（最終值>初始值/10） 初始= 3.9 x 108 ohms 最終= 1.9 x 109 ohms	GR78-CORE

工藝指南

ALPHA OM-340 工藝指南

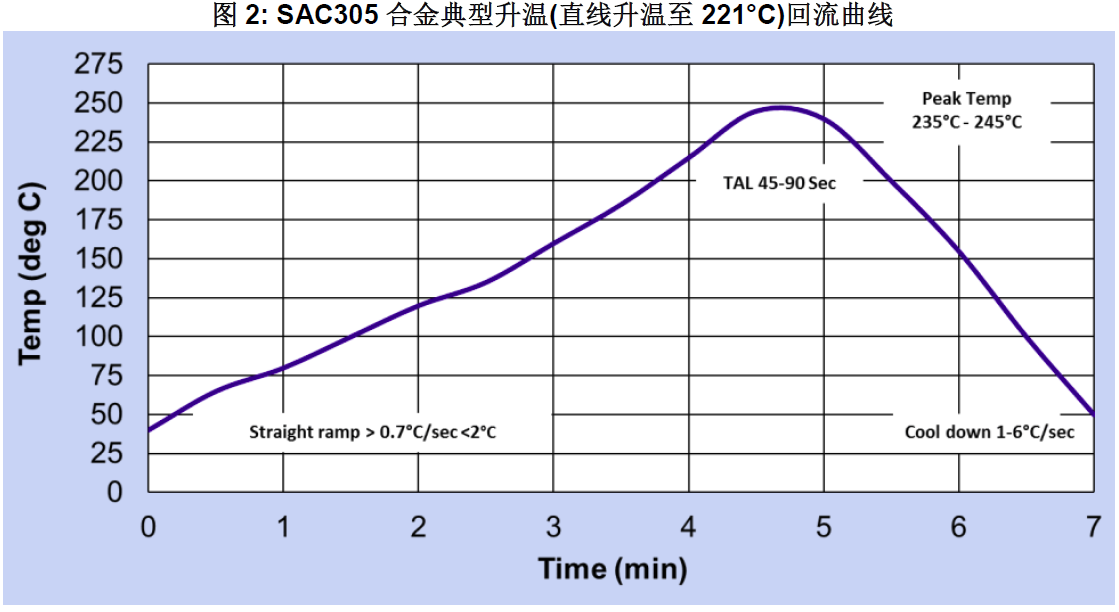

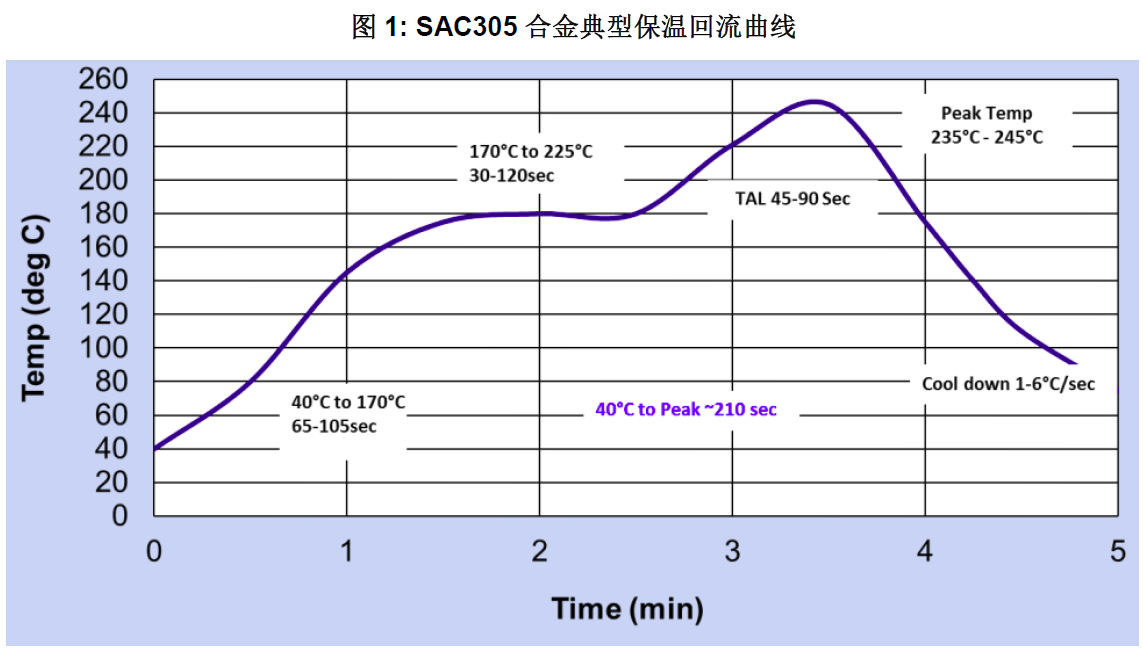

儲(chǔ)存-處理	印刷	回流 (圖#1&2)	清洗
? 冷藏在0-10?C（32-50?F）條件下以保證產(chǎn)品穩(wěn)定 ? 冷藏條件下保質(zhì)期為6 個(gè)月 ? 焊膏使用前可在室溫（不超過25oC（77?F））條件下存放2 周 ? 冷藏后，焊膏回溫到室溫至4 小 時(shí)。用溫度計(jì)測(cè)量確保焊膏使用前 必須大于19oC（66oF）或更高?？?/p> 在不超過32oC（89oF）的條件下進(jìn) 行印刷 ? 使用前可手動(dòng)攪動(dòng)焊膏。不需旋轉(zhuǎn) 式離心引力混合攪拌。如需使用旋 轉(zhuǎn)式離心引力混合攪拌，需在30-60 秒之間，每分鐘轉(zhuǎn)數(shù)在300 之內(nèi) ? 不要從網(wǎng)板上去除已使用的焊膏與 罐中未使用的焊膏混合。這將改變 未使用焊膏的流變學(xué)特點(diǎn)。	網(wǎng)板：推薦使用Alpha 出品的ALPHA CUT, ALPHA NICKELCUT,ALPHA TETRABOND?, 或ALPHA FORM 網(wǎng)板，網(wǎng)板厚度為0.100 - 0.150 mm(4-6 mil)，間距為0.4 - 0.5 mm （0.016”或0.020”）。 網(wǎng)板設(shè)計(jì)受多種工藝變量影響。如需幫助，請(qǐng)聯(lián)系A(chǔ)lpha當(dāng)?shù)氐木W(wǎng)板工廠 刮刀：金屬（推薦） 滾動(dòng)直徑: 1.5 - 2.0 cm 直徑，達(dá)到 1cm(0.4”) 時(shí)加入新的錫膏。最大滾動(dòng)直徑由刮刀類型決定 壓力：刮刀長(zhǎng)邊向上0.45-0.7kg/in 速度：25-150mm/s（1-6in/sec） 網(wǎng)板釋放速度：3-10 mm/sec 泵式印刷頭：通過DEK ProFlow? 兼容性測(cè)試。	環(huán)境：清潔、干燥的空氣或氮?dú)獾?/p> 環(huán)境曲線（SAC 合金）：可接受的回流/聚結(jié)最小尺寸為8mil(200μm)。IPC 第三級(jí)的空洞性能(直線升溫及保溫曲線)兼容大多數(shù)常用表面處理(Entek HT, EntekOM, Alpha Star,ENIG, SACX HASL) 注2：對(duì)于溫度升高后的熱力學(xué)屬性，請(qǐng)參考組件和線路板供應(yīng)商提供的數(shù)據(jù)。如果峰值溫度降低，液相點(diǎn)以上提留時(shí)間要加長(zhǎng)，才能保證焊點(diǎn)美觀。峰值溫度保持在 240 oC 下能降低空洞 的數(shù)量。	ALPHA OM-340 的殘留物可留在板片上。如果需要清潔殘留物，建議使用以下水 性清潔劑：- ALPHA BC-2200 - Zestron Vigon A201 - Zestron Vigon A250 - Zestron Vigon US 手動(dòng)或溶劑清洗: - ALPHA SM-110 - ALPHA SM-110E 印刷錯(cuò)誤和線路板清洗可使用以下清潔劑:- ALPHA SM-110E - ALPHA SM-440 - Zestron VigonSC200

這些都是基本建議，所有工藝設(shè)置應(yīng)分別查看。

注3: 工藝指南的建議及典型回流曲線是在實(shí)驗(yàn)室測(cè)試時(shí)之可接受性能。實(shí)際使用時(shí)請(qǐng)對(duì)應(yīng)不同的線路板應(yīng)用作出適當(dāng)優(yōu)化，以取得最佳效果。

聯(lián)絡(luò)資料

如有需要，請(qǐng)聯(lián)絡(luò)愛法組裝材料以確認(rèn)這是最新版本。

AlphaAssembly.cn

北美 300 Atrium Drive Somerset, NJ 08873, USA 800.367.5460

歐洲 Unit 2, Genesis Business Park Albert Drive Woking, Surrey, GU21 5RW, UK 01483.758400

亞洲 8/F., Paul Y. Centre 51 Hung To Road Kwun Tong, Kowloon, Hong Kong 852.3190.3100

亦請(qǐng)仔細(xì)閱讀本物質(zhì)安全數(shù)據(jù)表中所載之警告及安全信息。數(shù)據(jù)表中包含了安全和經(jīng)濟(jì)地操作本產(chǎn)品所需要的技術(shù)信息。使用產(chǎn)品前，請(qǐng)務(wù)必詳讀本數(shù)據(jù)表。緊急咨詢協(xié)助：美國(guó)化學(xué)品運(yùn)輸緊急

應(yīng)變中心1-800-424-9300.

免責(zé)聲明：本數(shù)據(jù)表所載之聲明、技術(shù)信息與建議系根據(jù)我司所相信之可靠測(cè)試，但并不保證其正確性或完整性。除非由賣方與制造商的高級(jí)職員簽署的協(xié)議文件另有規(guī)定，否則此類聲明或建議

不構(gòu)成陳述。本數(shù)據(jù)表不為任何特定目的之適銷性或適合性做出保證；以下保證取代此類保證及所有其他明示、暗示或法定保證。 產(chǎn)品在銷售時(shí)，保證無材料和工藝技術(shù)上的缺陷。賣方及制造商

在此保證下的唯一責(zé)任是更換銷售時(shí)有缺陷的產(chǎn)品。任何情況下，制造商或賣方皆免于承擔(dān)因不能使用該產(chǎn)品所產(chǎn)生的任何直接或間接損失、損害或費(fèi)用。

盡管上文另有規(guī)定，若產(chǎn)品系因應(yīng)客戶指定了超出上述參數(shù)的操作參數(shù)而提供的，或產(chǎn)品在超出上述參數(shù)的條件下使用的，接受或使用該產(chǎn)品的客戶承擔(dān)因在此類條件下使用產(chǎn)品可能導(dǎo)致的所有

產(chǎn)品故障風(fēng)險(xiǎn)及所有直接、間接及后果損失的全部風(fēng)險(xiǎn)，并同意使MacDermid Incorporated 對(duì)此免責(zé)，并不負(fù)任何賠償責(zé)任。

針對(duì)產(chǎn)品使用的提議或本數(shù)據(jù)表所含之任何信息，不得解釋為建議使用任何侵犯專利權(quán)的產(chǎn)品，且賣方與制造商對(duì)任何此類侵權(quán)行為不承擔(dān)任何責(zé)任或義務(wù)。

? Registered Trademark of MacDermid Performance Solutions. ? Trademark of MacDermid Performance Solutions.

? Platform Specialty Products Corporation and its subsidiaries 2016.

預(yù)知詳情，請(qǐng)發(fā)送電子郵件到

[email protected] 聯(lián)系我們
